Entgratmaschine · 1600 mm Bandbreite
Eefting KL-Swing 1612-40: Entgratmaschine 1600 mm breit
Entgrat- und Schleifmaschine für breite Blechteile und Schnittteile: Klöppelwelle für hartnäckige Grate und 12 schwenkende Schleifbürsten für ein gleichmäßiges Finish.
Die Eefting KL-Swing 1612-40 ist eine Entgrat- und Schleifmaschine für Blechteile und Schnittteile mit einer Bandbreite von 1600 mm. Eine Klöppelwelle mit Kettenantrieb schlägt hartnäckige Grate ab. Anschließend sorgt ein Schwenksystem mit zwölf Schleifbürsten, in zwei Reihen zu je sechs, für eine gleichmäßige Bearbeitung von Kante und Oberfläche.
Dank der größeren Bandbreite und der Bandlänge von 4000 mm verarbeiten Sie auch breite Teile in einem Durchgang. Die Bedienung erfolgt über einen Touchscreen, der von vorn nach hinten geschwenkt werden kann. Trotz der Abmessungen ist die Maschine kompakt ausgelegt und passt in unterschiedliche Fertigungsräume.
Merkmale
Merkmale der KL-Swing 1612-40
Für breite Blechteile: derselbe bewährte Aufbau wie bei der 1008-35, jetzt mit 1600 mm Bandbreite und zwölf Bürsten.
Klöppelwelle mit Kettenklöppeln
Eine Klöppelwelle mit Kettenantrieb schlägt hartnäckige Grate von der Kante. Optional ist eine zweite Klöppelwelle erhältlich, links- oder rechtsdrehend.

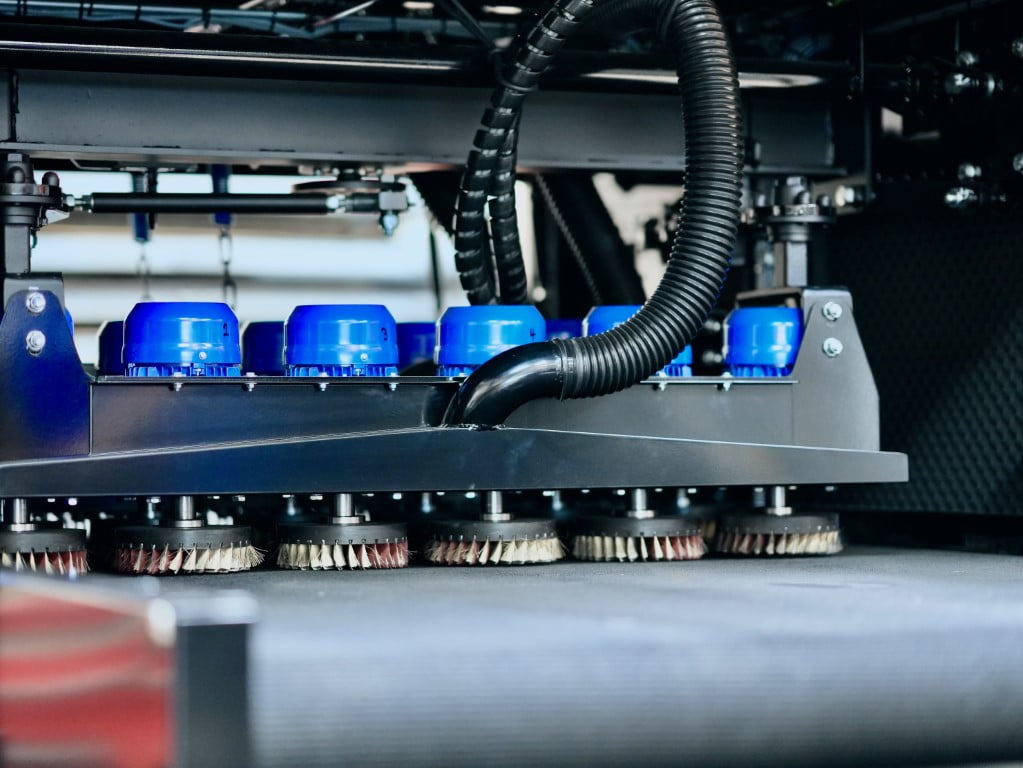

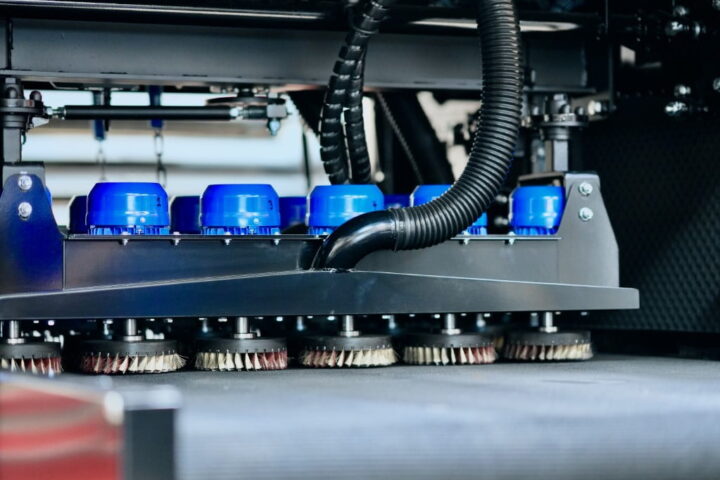

Schwenkende Schleifbürsten

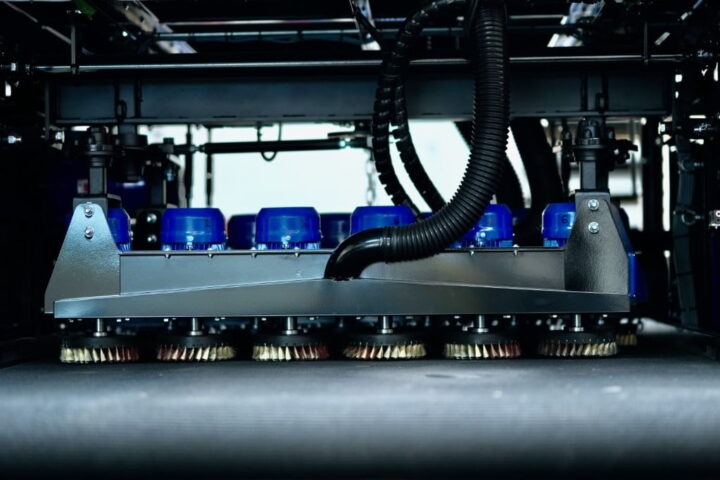

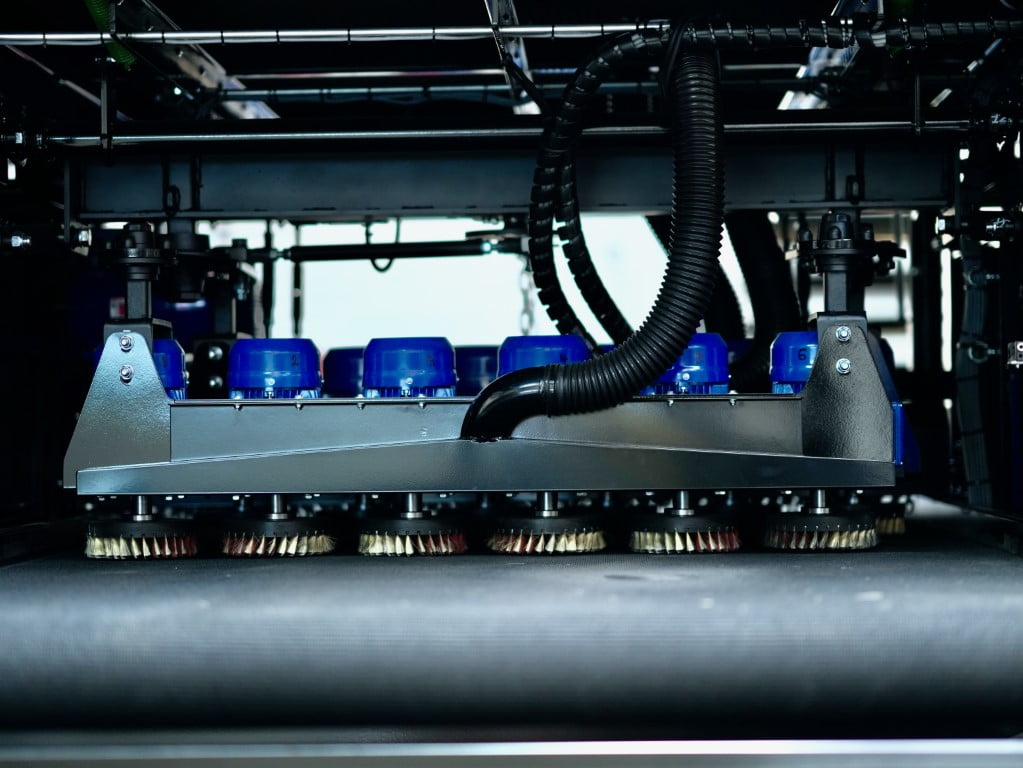

Zwölf Schleifbürsten in zwei Reihen zu je sechs schwenken von links nach rechts über die gesamte Bandbreite von 1600 mm.

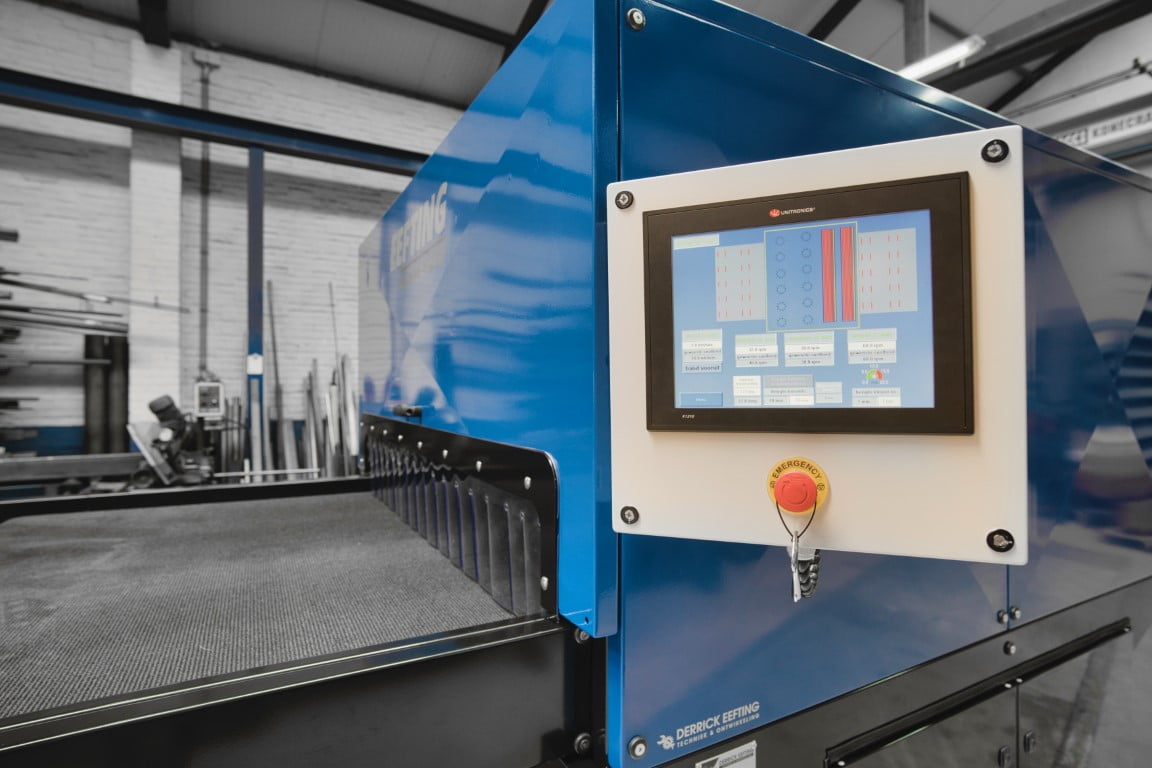

Touchscreen-Bedienung

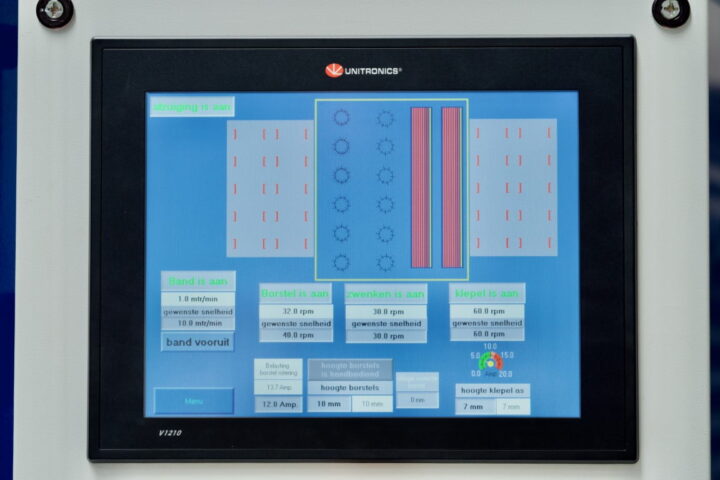

Die Maschine wird über einen Touchscreen bedient, der von der Vorder- zur Rückseite geschwenkt werden kann, sodass der Bediener dort arbeitet, wo es zur Aufstellung passt.
Kompaktes Design
Maschinenlänge 4000 mm, Breite 1900 mm und Höhe 2100 mm. Das Gewicht von 2950 kg sorgt für einen stabilen, ruhigen Lauf.
Optionale Absaugung
Ein Absaugsystem mit separatem Sauggerät ist optional erhältlich. Das hält den Arbeitsplatz sauberer und ist vor allem bei Werkstoffen sinnvoll, die feinen Staub bilden.
Gleichmäßiges Ergebnis
Das Schwenksystem verteilt die Bearbeitung über die Plattenbreite, sodass die Bearbeitung von Kante und Oberfläche gleichmäßig bleibt.
Technik
Spezifikationen KL-Swing 1612-40
Alle Abmessungen und Daten der Standardausführung auf einen Blick.
| Spezifikation | Standardausführung |
|---|---|
| Bandbreite | 1600 mm |
| Bandlänge | 4000 mm |
| Anzahl Entgratköpfe | 12 (2 × 6, schwenkend von links nach rechts) |
| Anzahl Klöppelwellen | 1 |
| Spannung | 380 V |
| Bedienung | Touchscreen, von Vorder- zu Rückseite schwenkbar |
| Max. Materialhöhe | 100 mm |
| Maschinenlänge | 4000 mm |
| Maschinenbreite | 1900 mm |
| Maschinenhöhe | 2100 mm |
| Gewicht | 2950 kg |
Funktionsweise
So funktioniert die Maschine
Vom groben Entgraten bis zur gleichmäßig bearbeiteten Kante.
Das Teil läuft über das Band zunächst unter der Klöppelwelle hindurch, die mit Kettenklöppeln Grate und scharfe Überstände von der Schnittkante entfernt. Gerade nach dem Laserschneiden, Plasmaschneiden oder Scheren bleiben sonst Kanten zurück, an denen sich Ihre Mitarbeiter verletzen können und die spätere Arbeitsschritte wie Beschichten oder Schweißen stören.
Anschließend bearbeiten die zwölf schwenkenden Schleifbürsten das Material. Da sie sich von links nach rechts bewegen, erfassen sie die volle Breite ohne feste Spuren. Über den Touchscreen stellen Sie die Maschine auf Ihr Produkt ein. Möchten Sie Teile mit starkem Grat bearbeiten, können Sie sich für eine zweite Klöppelwelle entscheiden.
Optionen
- Eine zweite Klöppelwelle, links- oder rechtsdrehend
- Ein Absaugsystem mit separatem Sauggerät
- Anpassungen von Abmessungen oder Ausführung, nach Absprache
Fotos und Video

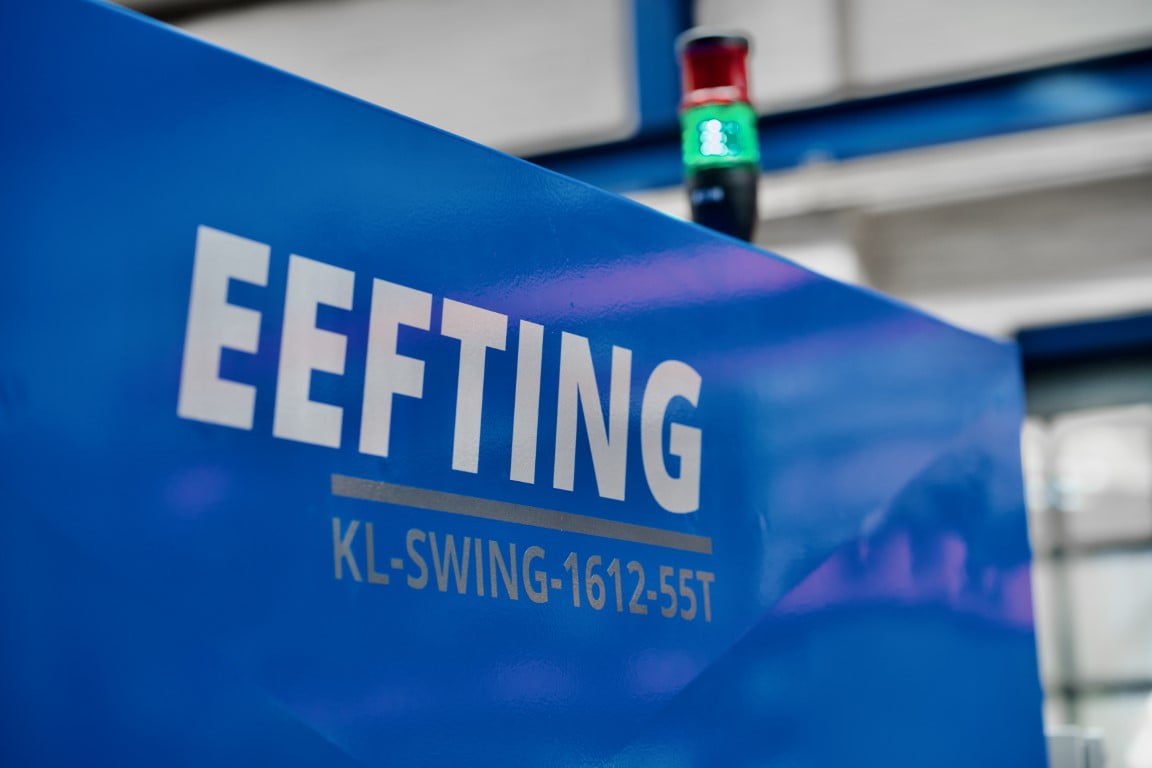

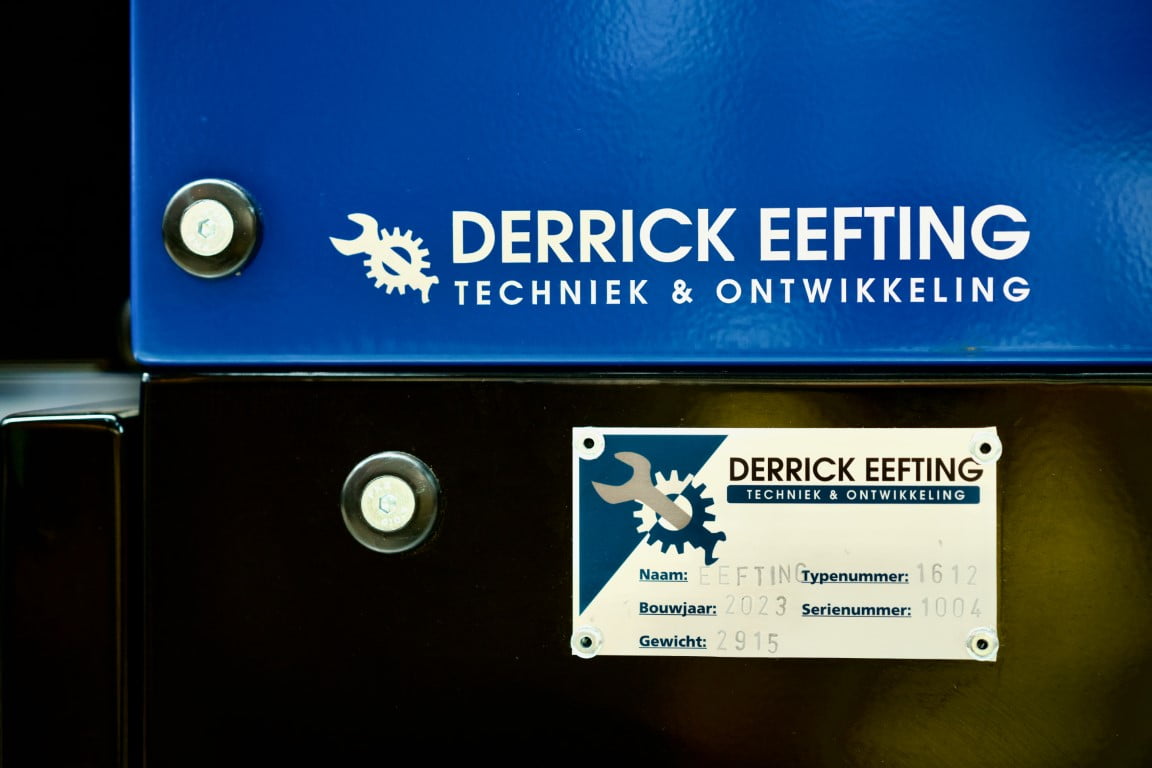

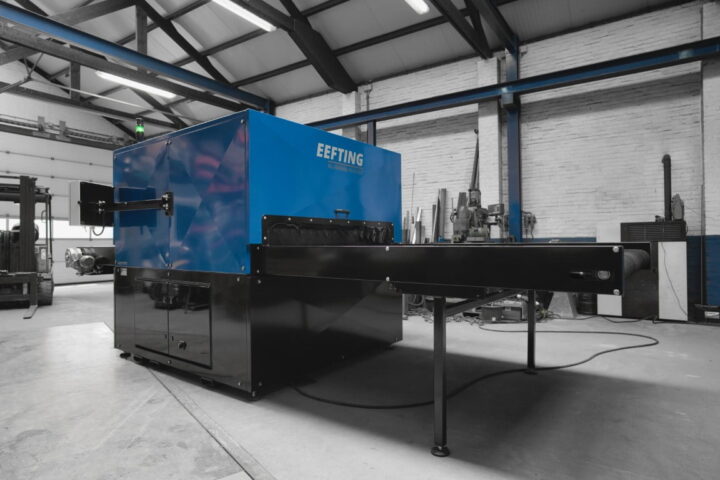

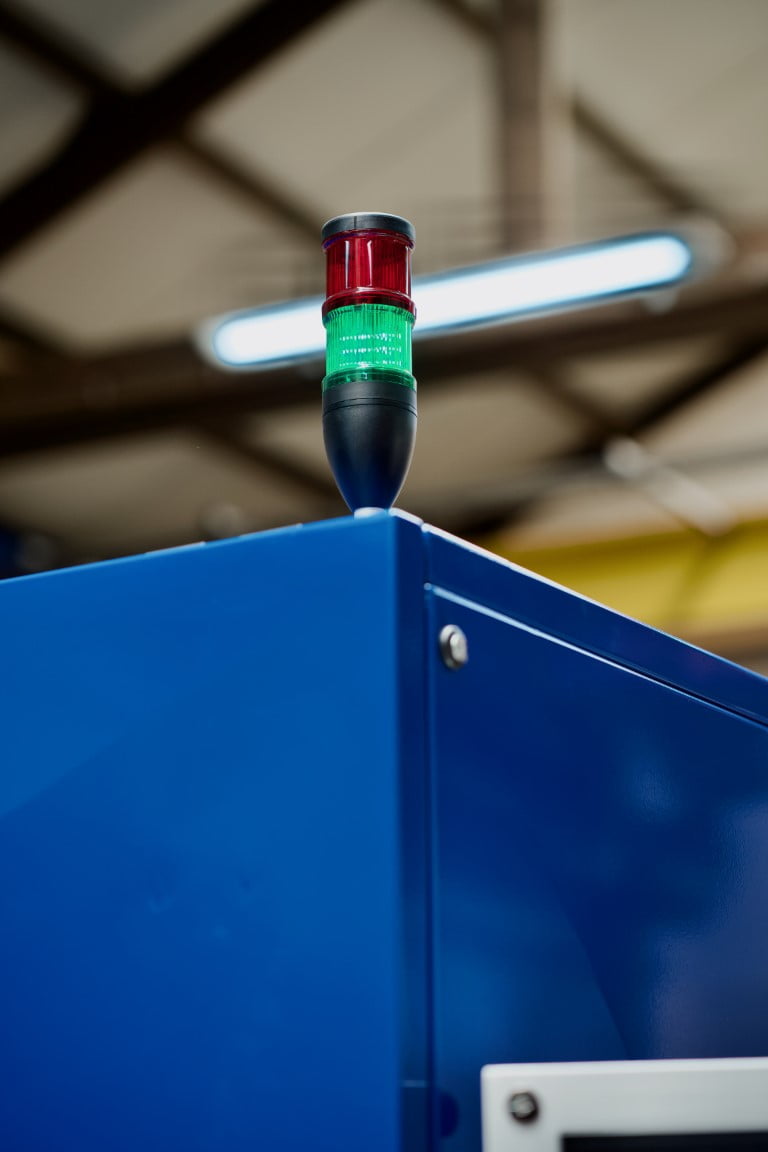

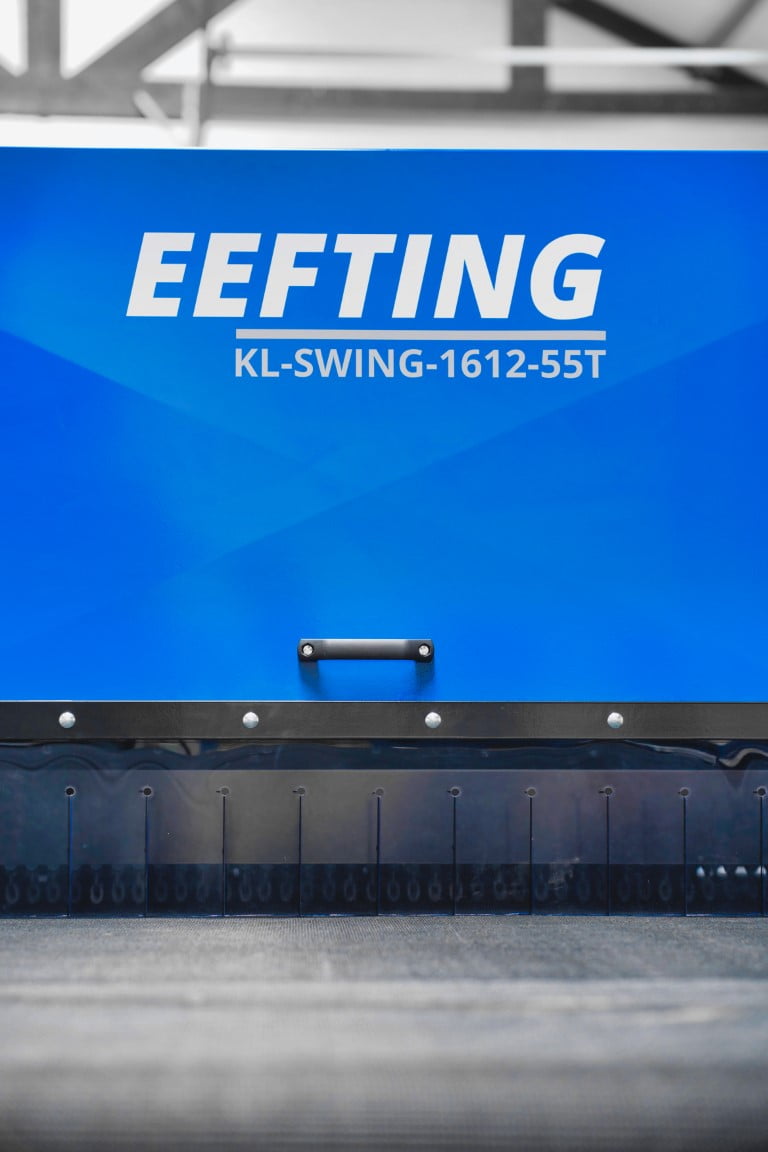

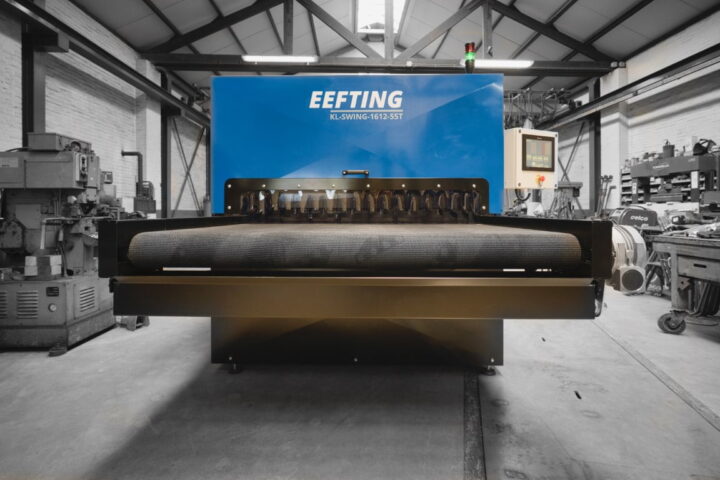

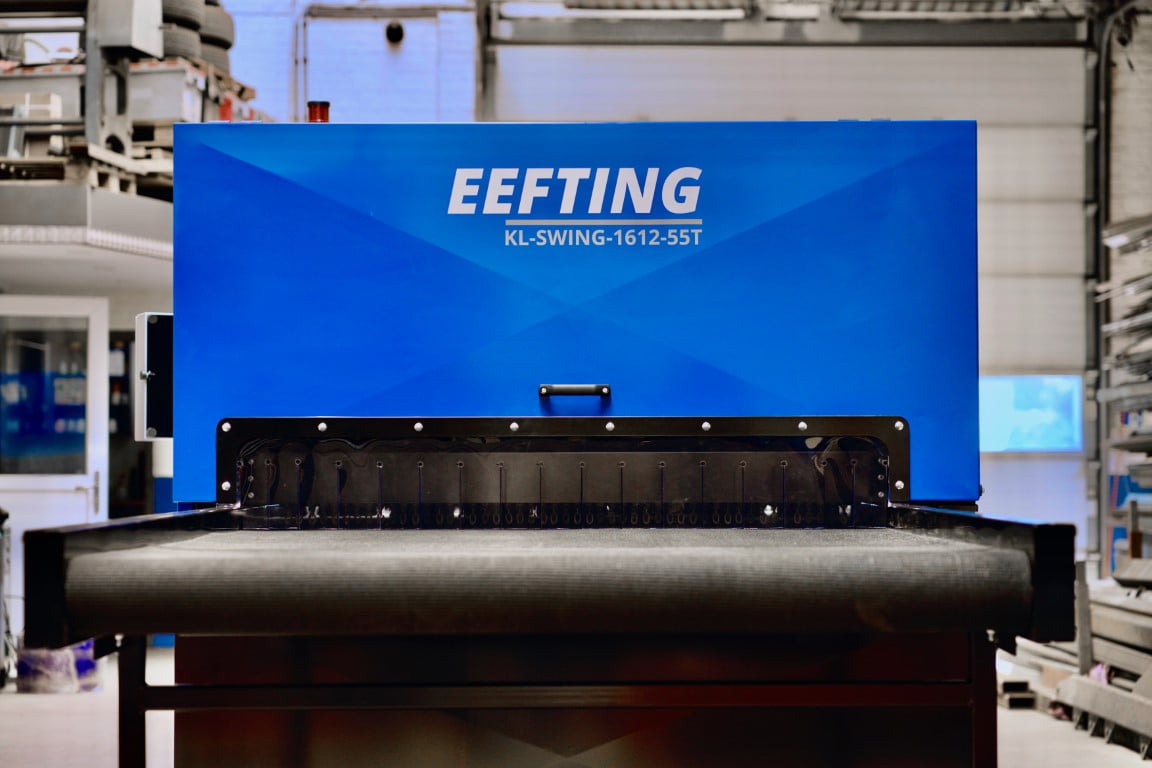

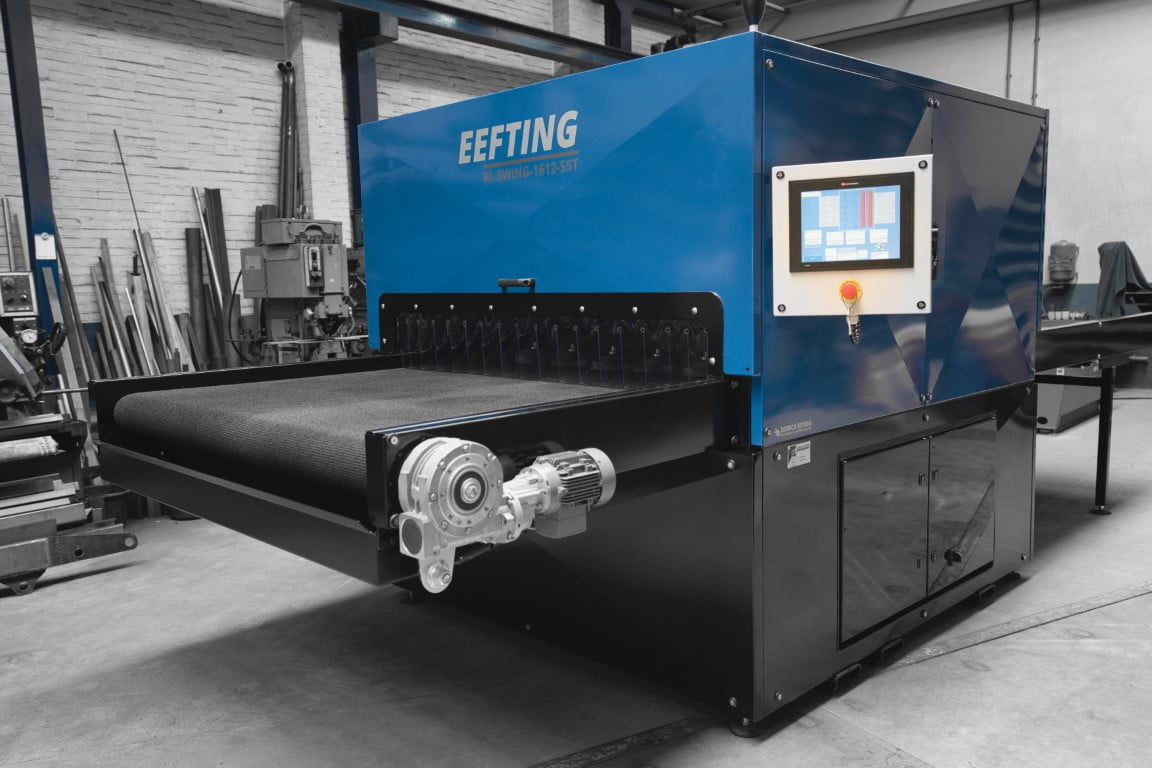

Die KL-Swing 1612-40 im Bild
Sehen Sie die Maschine im Einsatz und in der Werkstatt.
Anwendung
Für welche Blechteile ist diese Maschine geeignet?
Die KL-Swing 1612-40 ist die richtige Wahl für Betriebe, die breite Blechteile oder viele unterschiedliche Schnittteile entgraten müssen. Zum Beispiel:
- Große, lasergeschnittene Blechteile aus Stahl, Edelstahl und Aluminium
- Konstruktionsteile und Maschinenbauteile mit scharfen Kanten
- Fertigung mit wechselnden Formaten bis zu einer Materialhöhe von 100 mm
Für kleinere Formate genügt oft die KL-Swing 1008-35. Möchten Sie die Anzahl der Entgratköpfe oder die Anordnung flexibel wählen, werfen Sie einen Blick auf die DB-Swing. Lesen Sie auch, wie Entgraten nach dem Laserschneiden in der Praxis funktioniert, und sehen Sie sich die vollständige Maschinenübersicht an.
FAQ
Häufige Fragen
Antworten auf die Fragen, die uns am häufigsten gestellt werden. Ihre Frage ist nicht dabei? Nehmen Sie Kontakt auf.
Was unterscheidet die KL-Swing 1612-40 von der 1008-35?
Die 1612-40 hat eine Bandbreite von 1600 mm, eine Bandlänge von 4000 mm und 12 schwenkende Bürsten. Die 1008-35 ist kompakter, mit 1008 mm Bandbreite und 8 Bürsten.
Wie schwer ist die Maschine?
Die Standardausführung wiegt 2950 kg. Berücksichtigen Sie das bei der Aufstellung; wir denken gern bei der Planung mit.
Kann eine zweite Klöppelwelle ergänzt werden?
Ja. Eine zweite Klöppelwelle, links- oder rechtsdrehend, ist als Option für Teile mit starkem Grat erhältlich.
Ist eine Absaugung möglich?
Ja, mit einem separaten Sauggerät. Das empfiehlt sich bei Werkstoffen, die feinen Staub bilden, wie Aluminium.
Kann ich Musterteile testen lassen?
Nehmen Sie Kontakt mit uns auf. Wir besprechen gern, was möglich ist, zum Beispiel eine Vorführung mit Ihren eigenen Teilen.
