Entgratmaschine · 600 – 1600 mm · 16 bis 48 Köpfe

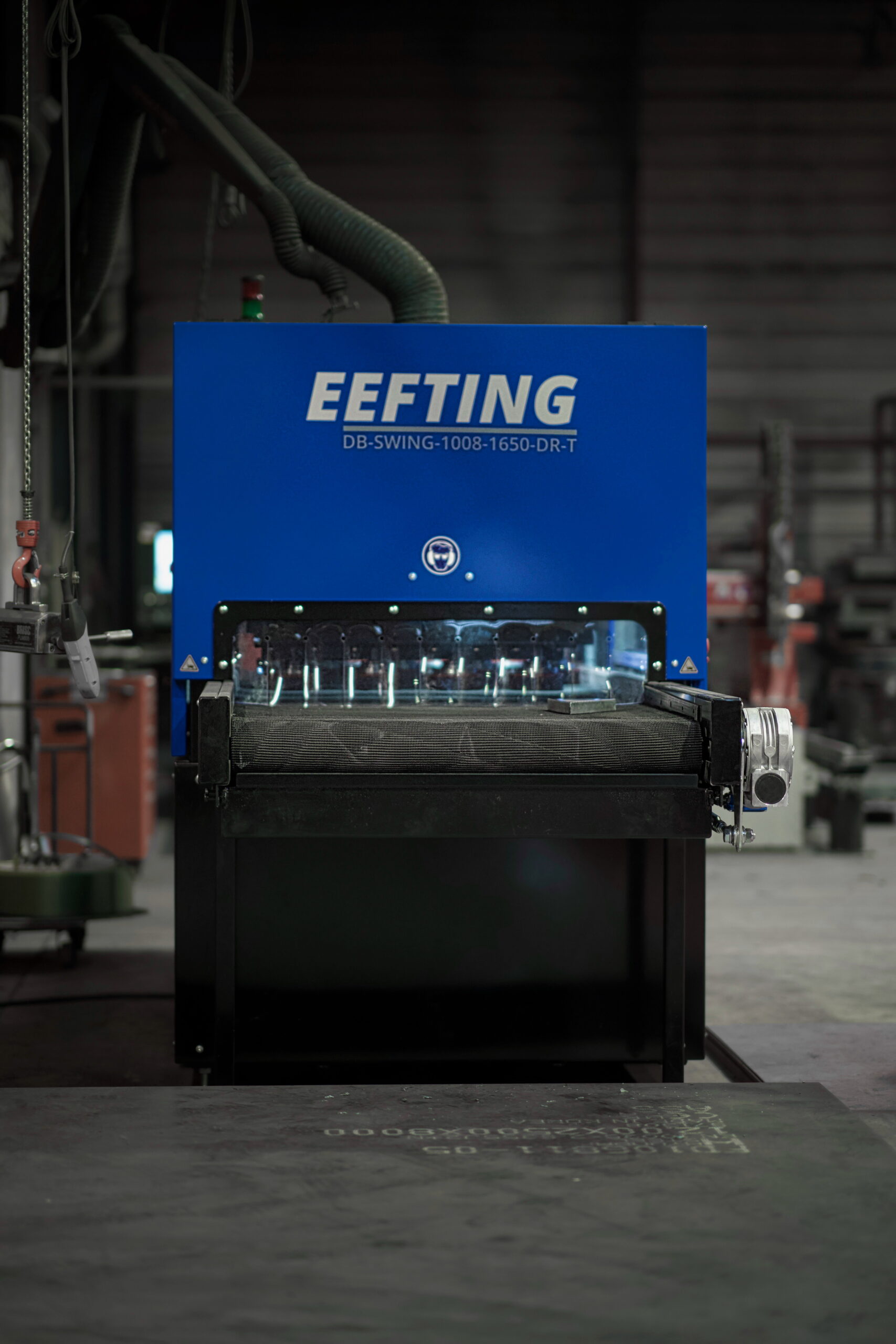

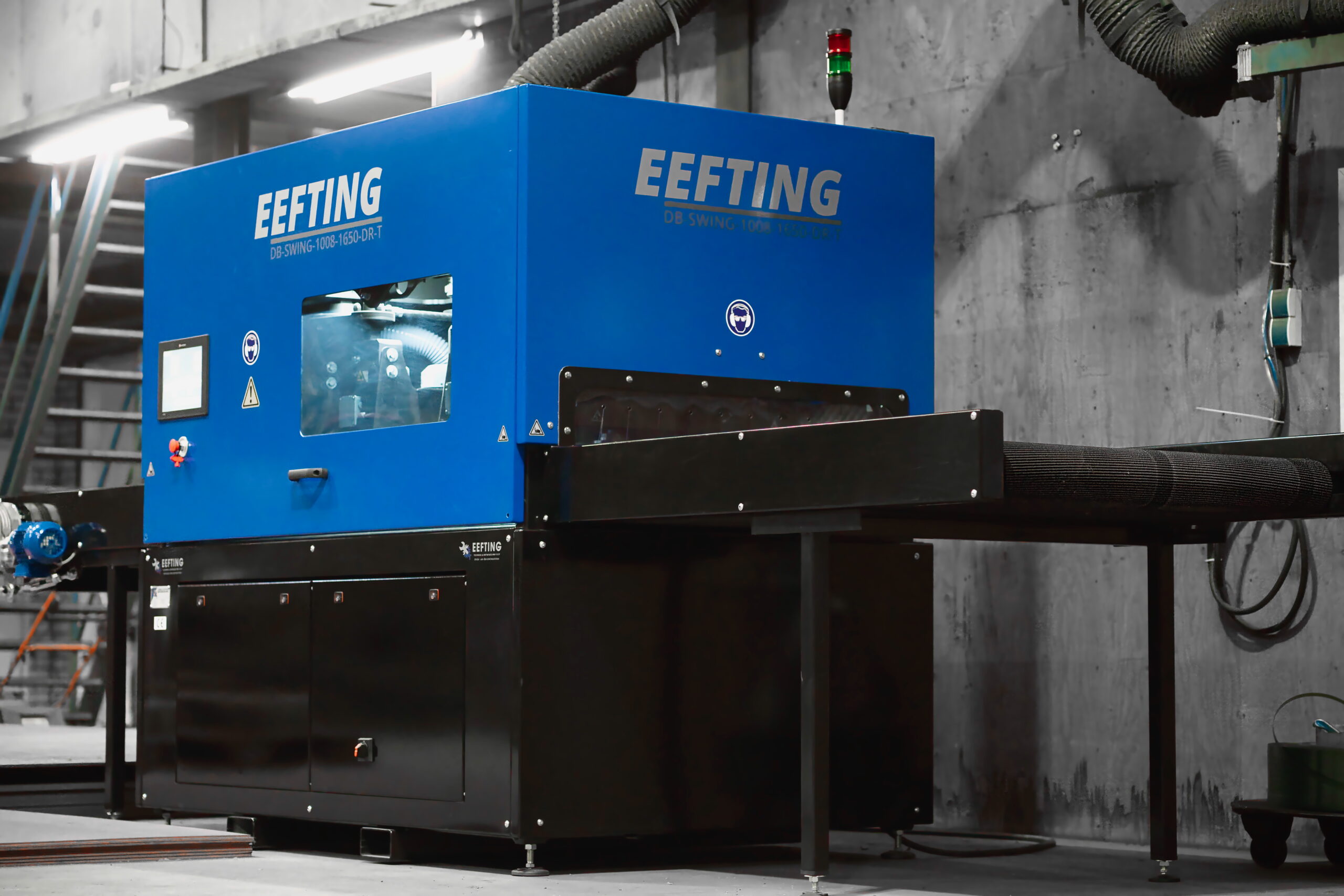

Eefting DB-Swing 1008-1650-DR-T: flexible Entgratmaschine
Selbst entwickelte Entgratmaschine für Plattenmaterial: kompakt und kraftvoll, in mehreren Bandbreiten und mit 16 bis 48 Entgratköpfen.
Die Eefting DB-Swing 1008-1650-DR-T ist unsere flexibelste Entgratmaschine. Sie ist für Plattenmaterial selbst entwickelt und mit einer Bandbreite von 600, 1008 oder 1600 mm lieferbar. Die Anzahl der Entgratköpfe wählen Sie selbst: 16, 24, 32 oder 48, angeordnet in 4×4, 4×6 oder 8×6 und von links nach rechts schwenkend.
Optional rüsten wir die Maschine mit Klöppelwelle und Absaugung aus. Mit einer Materialhöhe bis 120 mm und einer Bandlänge von 3400 bis 5000 mm ist die DB-Swing eine kompakte und kraftvolle Konstruktion, die Sie an Ihre Fertigung anpassen lassen können, vom Einzelteil bis zur Serie.
Merkmale
Merkmale der DB-Swing 1008-1650-DR-T
Der große Vorteil der DB-Swing: Sie stellen die Maschine auf Ihr Produkt und Ihre Kapazität zusammen.
Klöppelwelle mit Kettenklöppeln
Eine Klöppelwelle ist optional erhältlich, um groben Grat vor der Bearbeitung mit den Entgratköpfen zu entfernen.

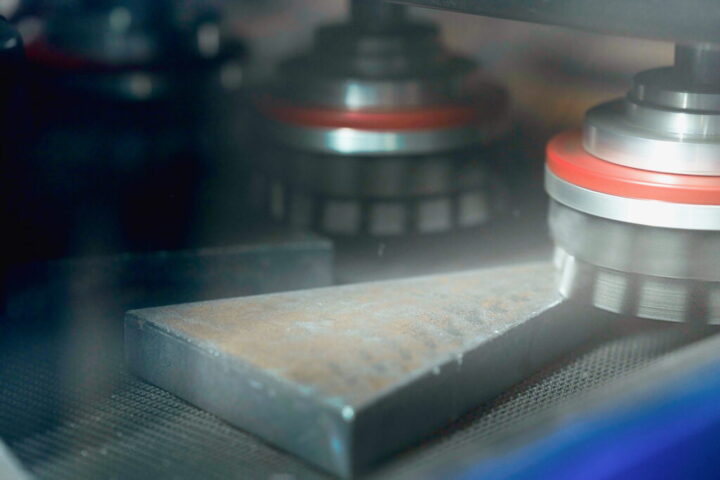

Schwenkende Schleifbürsten
Wählen Sie 16, 24, 32 oder 48 Entgratköpfe, angeordnet in 4×4, 4×6 oder 8×6, von links nach rechts schwenkend.

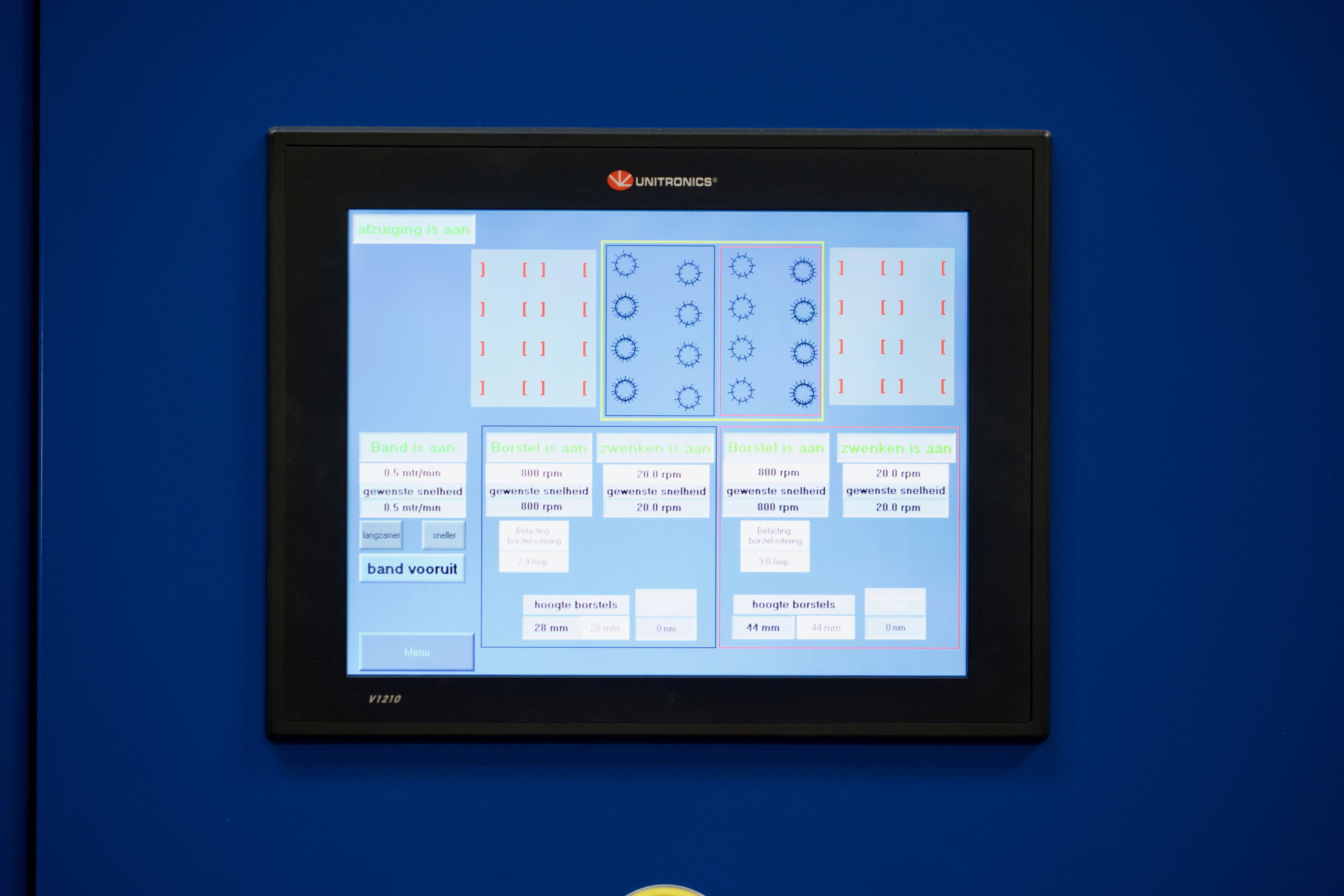

Touchscreen-Bedienung
Die Maschine wird über einen Touchscreen bedient, der von der Vorder- zur Rückseite geschwenkt werden kann, sodass der Bediener dort arbeitet, wo es zur Aufstellung passt.
Kompaktes Design
Maschinenlänge von 3400 bis 5000 mm, Breite von 1000 bis 2200 mm und Höhe von 2100 mm, je nach gewählter Ausführung.
Optionale Absaugung
Ein Absaugsystem mit separatem Sauggerät ist optional erhältlich. Das hält den Arbeitsplatz sauberer und ist vor allem bei Werkstoffen sinnvoll, die feinen Staub bilden.
Gleichmäßiges Ergebnis
Mit mehr Köpfen und der gewählten Bandbreite stimmen Sie die Maschine auf das gewünschte Ergebnis und die Fertigungsgeschwindigkeit ab.
Technik
Spezifikationen DB-Swing 1008-1650-DR-T
Alle Abmessungen und Daten der Standardausführung auf einen Blick.
| Spezifikation | Standardausführung |
|---|---|
| Verfügbare Bandbreiten | 600, 1008 oder 1600 mm |
| Bandlänge | 3400 bis 5000 mm |
| Anzahl Entgratköpfe | 16, 24, 32 oder 48 (4×4, 4×6 oder 8×6, schwenkend von links nach rechts) |
| Anzahl Klöppelwellen | 1 |
| Spannung | 380 V |
| Bedienung | Touchscreen |
| Max. Materialhöhe | 120 mm |
| Maschinenlänge | 3400 bis 5000 mm |
| Maschinenbreite | 1000 bis 2200 mm |
| Maschinenhöhe | 2100 mm |
| Gewicht | 1400 bis 5000 kg |
Funktionsweise
So funktioniert die Maschine
Vom groben Entgraten bis zur gleichmäßig bearbeiteten Kante.
Bei der DB-Swing legen Sie die Konfiguration anhand Ihres Produkts fest: die Bandbreite nach der Plattengröße, die Anzahl der Köpfe nach dem gewünschten Finish und der Kapazität. Eine optionale Klöppelwelle entfernt zuerst den groben Grat. Danach arbeiten die schwenkenden Entgratköpfe Kante und Oberfläche gleichmäßig nach.
Weil die Maschine auf Bestellung zusammengestellt wird, können wir Ihren Platz, Ihr Material und Ihre Anschlüsse berücksichtigen. Die Touchscreen-Bedienung macht das Einstellen einfach, auch für wechselndes Personal. Die DR-T-Konstruktion ist kompakt und kraftvoll, sodass Sie auf begrenzter Stellfläche viel Leistung erzielen.
Optionen
- Klöppelwelle zum Entfernen von grobem Grat
- Absaugung mit separatem Sauggerät
- Wahl der Bandbreite (600, 1008 oder 1600 mm) und der Kopfanzahl (16 bis 48)
Fotos und Video

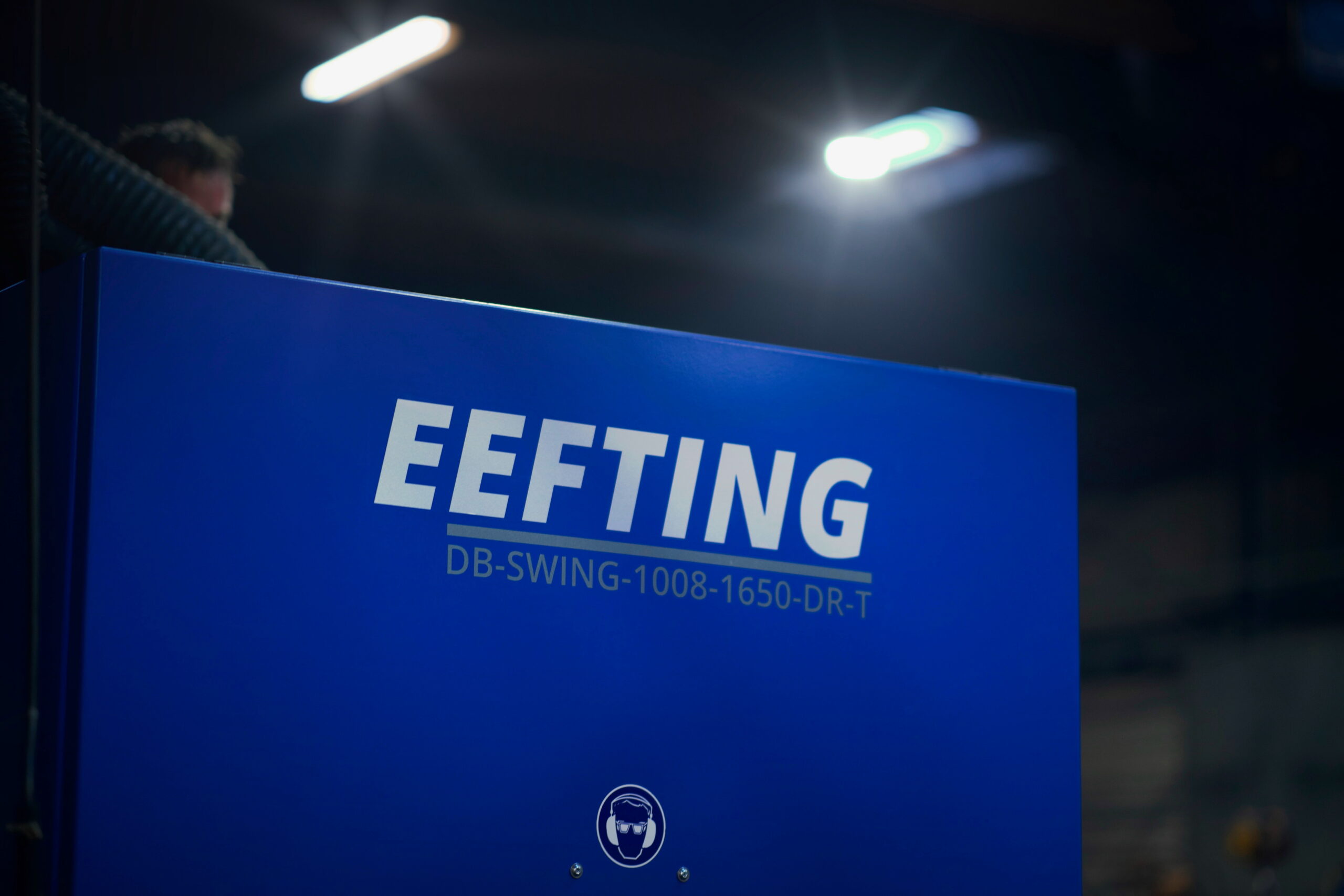

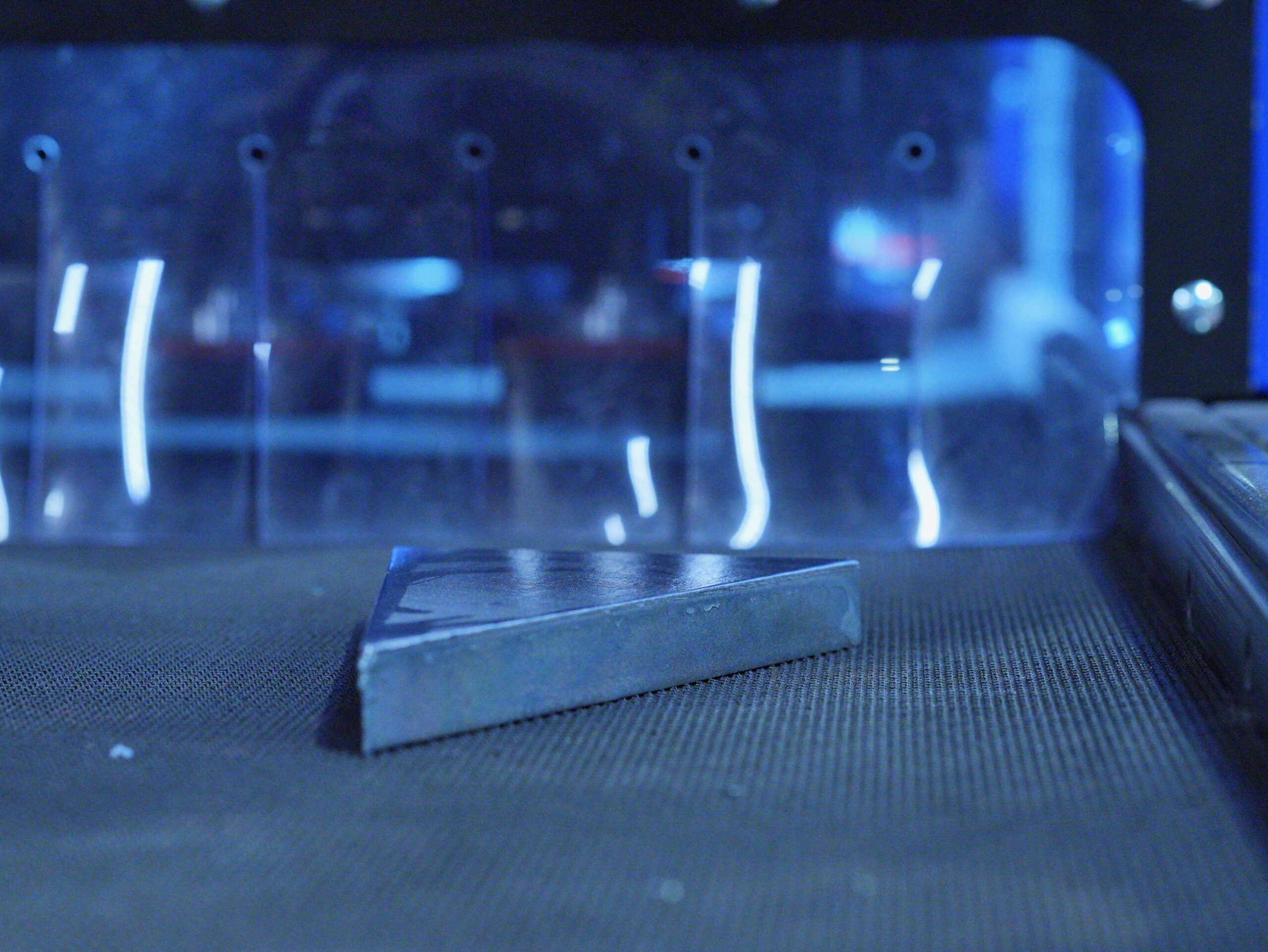

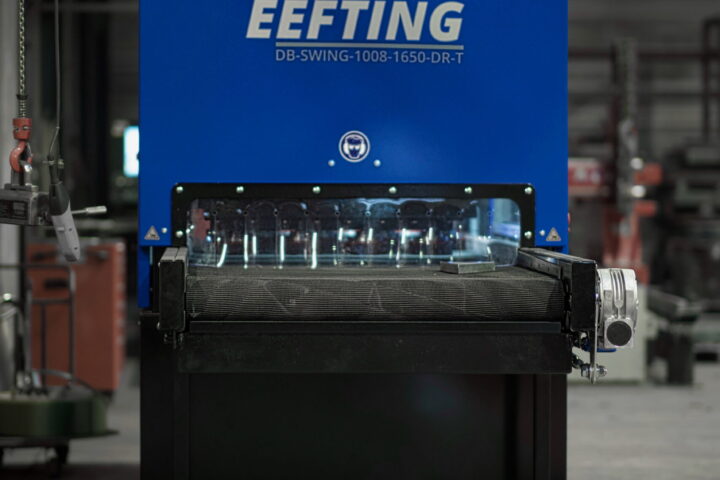

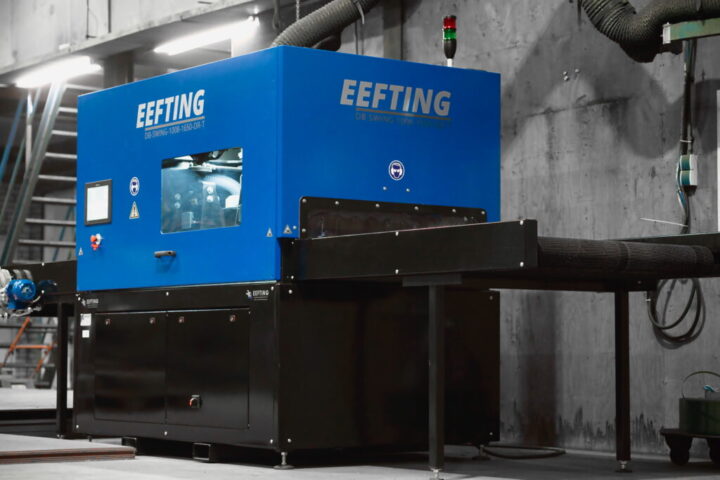

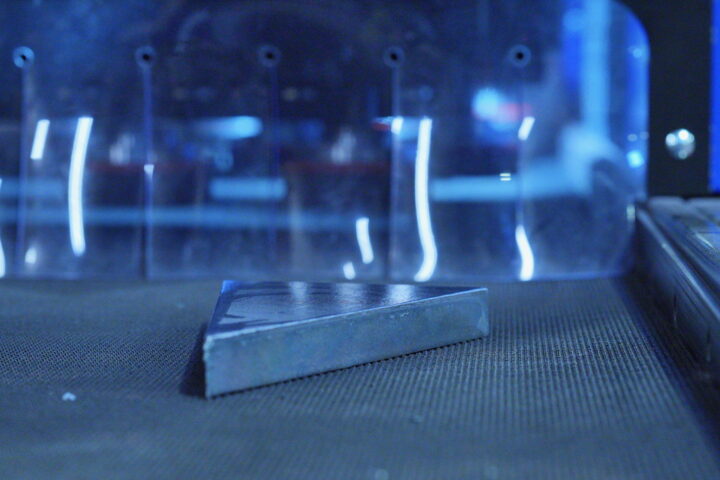

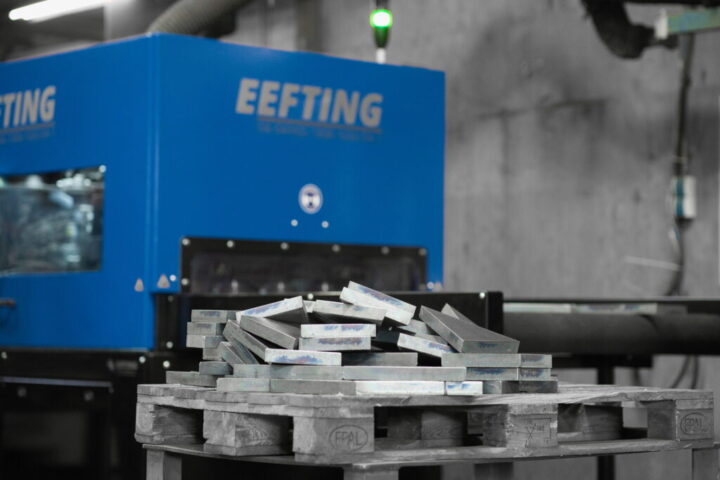

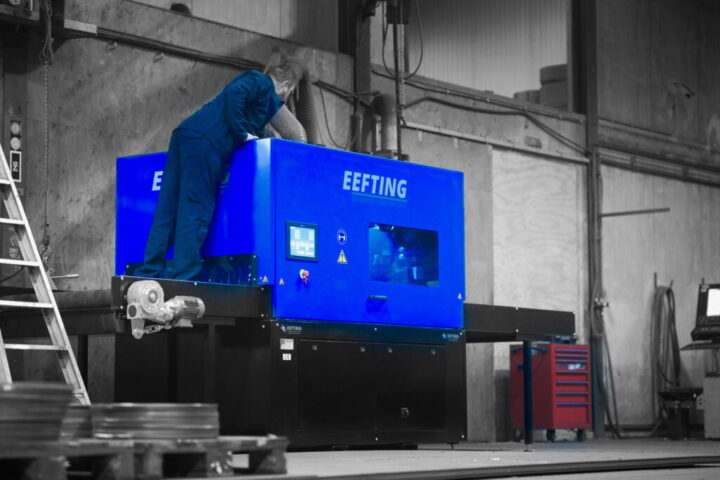

Die DB-Swing 1008-1650-DR-T im Bild
Sehen Sie die Maschine im Einsatz und in der Werkstatt.
Anwendung
Für welche Blechteile ist diese Maschine geeignet?
Die DB-Swing passt zu Betrieben, die eine Entgratmaschine nach Maß wünschen, etwa weil ihre Plattenformate oder Stückzahlen wechseln. Zum Beispiel:
- Fertigung mit sowohl kleinen als auch breiten Teilen
- Serienfertigung, bei der mehr Entgratköpfe die Kapazität erhöhen
- Plattenmaterial bis zu einer Höhe von 120 mm
Unsicher zwischen den Modellen? Vergleichen Sie die KL-Swing 1008-35 und die KL-Swing 1612-40 oder lesen Sie mehr über Maschinenbau nach Maß. Wie Sie Aluminium oder Edelstahl entgraten, erfahren Sie unter Stahl, Edelstahl und Aluminium entgraten; alle Modelle finden Sie auf der Maschinenseite.
FAQ
Häufige Fragen
Antworten auf die Fragen, die uns am häufigsten gestellt werden. Ihre Frage ist nicht dabei? Nehmen Sie Kontakt auf.
Welche Bandbreiten sind lieferbar?
Die DB-Swing ist mit einer Bandbreite von 600, 1008 oder 1600 mm lieferbar.
Wie viele Entgratköpfe kann die Maschine haben?
Sie wählen zwischen 16, 24, 32 oder 48 Köpfen, angeordnet in 4×4, 4×6 oder 8×6.
Wie hoch darf das Material maximal sein?
Die Standardausführung verarbeitet Material bis 120 mm Höhe.
Wie schwer ist die Maschine?
Das Gewicht liegt je nach Bandbreite und Konfiguration zwischen 1400 und 5000 kg.
Sind Absaugung und Klöppelwelle möglich?
Beides ist optional. Die Absaugung besteht aus einem separaten Sauggerät.
